PUC-E App

Aplicativo Programador de Centrais



O aplicativo programador de centrais  é uma ferramenta criada para o auxílio a todos os instaladores e técnicos, facilitando assim todas as configurações na central. A configuração pode ser feita em modo online e offline. Compatível com as centrais KE-DUAL e CAE-XMAX.

Requisitos para a instalação do PUC-E APP:

-Sistemas operacionais compatíveis: Android 4.1 ou superior

-Requisitos de configuração mínima: 50MB de espaço em disco.

Requisitos para uso do PUC-E APP:

CAE500-XMAX / KE125-DUAL e KE250-DUAL

DIP Switch 3 e 4 – Posição Ligada/Off

Central em modo programador – Modo Setup

Módulo Bluetooth



Placa Módulo Bluetooth MBT-50

Com a central desligada conecte a placa Placa Módulo Bluetooth MBT-50 na placa CPU da central na posição correta, conforme imagens abaixo:

Placa Módulo Bluetooth MBT-50

Cód. 1031701

Vendida separadamente

CONEXÃO DO MÓDULO BLUETOOTH NA CENTRAL CAE500-XMAX

Após conexão a placa MBT-50 ajuste os Dips  de configuração conforme imagem:

DIP 1 e 2 = ON

DIP 3 e 4 = OFF

CONEXÃO DO MÓDULO BLUETOOTH NA CENTRAL

KE-DUAL

Após conexão a placa MBT-50 ajuste os Dips  de configuração conforme imagem:

DIP 1 e 2 = OFF

DIP 3 e 4 = ON

Instalação do Software Programador PUC-E



Após conectar o módulo Bluetooth na central e ajustar os Dipswith conforme o modelo da central. Ligue a central e inicie o modo Setup em programador PC USB.



1- Faça download e instale o aplicativo “PROGRAMADOR DE CENTRAL ILUMAC – PUC-E” na Google Play

https://play.google.com/store/apps/details?id=br.com.ilumac.pucapp



2- Ligue o Bluetooth do seu celular.



3- Faça o pareamento do módulo Bluetooth de nome ILUMAC pelo celular com PIN: 1234.



4- Inicie o APP

5- Modo Offline: Selecione uma central para iniciar o modo offline.

6- Modo Online: Selecione Carregar a Central, selecione o dispositivo Bluetooth ILUMAC e aguarde até que carregue a central.

Para voltar para uma nova central

Clique em

7- A tela com as informações da central será aberta

8- Clique em              no modo offline clique em “Nova” para abrir uma nova central ou em modo online clique em “Desconectar” para desconectar da central.

9- Clique no ícone do Menu                   para exibir todas as opções do App.

Laços e Endereços



1-  Selecione a quantidade de laços.



2-  Selecione um laço para alterar a quantidade de endereços.

3- Digite a quantidade de endereços do laço e clique em OK







 Clique no botão salvar

 para  “Salvar” as alterações.

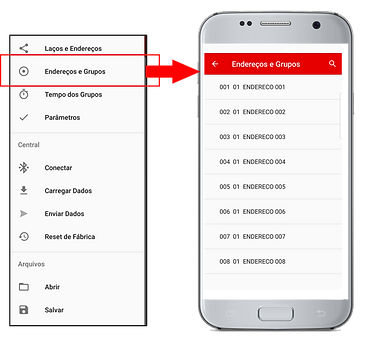

Endereços e Grupos

1-  Clique no ícone

para buscar endereços.

2-  Digite o número do endereço ou o nome e clique em pesquisar no teclado.



3-  Clique em um endereço da lista para alterar o nome e os grupos.



4- Altere o nome, selecione os grupos e clique em “Salvar”.

Tempo dos Grupos

1-  Selecione os tempos de

cada grupo e clique salvar.

2- Clique no ícone

para zerar os tempos de todos os grupos.



Parâmetros



1- Selecione os parâmetros que deseja ativar ou desativar e clique em salvar

0 - Alarme – Automático: Define se a situação de alarme da central será acionada por alguma indicação de fogo da rede endereçável (um detector de fumaça, por exemplo) de forma automática.



1 - Comunicação serial RS232/Mini USB - Log de eventos

Este parâmetro define o modo de utilização da porta serial RS232 DB9/Mini USB disponível na placa CPU.



2 - Proteção contra curto na rede: Quando habilitado a central irá cortar a alimentação dos laços em caso de curto-circuito na rede endereçável, para proteger contra sobrecarga e aquecimento. É necessário inicializar a central para que o laço volte a funcionar.

3 - Painel repetidor serial: Para uso do painel repetidor PRD-MAX ou PRD-DUAL via porta serial RS232, é necessário habilitar este parâmetro, cancelando o uso da porta DB9 para as funções do parâmetro 1.

4 - Painel supervisor: Para uso do painel supervisor PSR-XMAX ou PSR-DUAL via porta serial RS485 (necessário placa MCL-485, fornecida separadamente).

5 - Senha de setup: Quando habilitado, permite o uso de senha no modo setup.

ATENÇÃO: A SENHA NÃO PODE SER REDEFINIDA, CASO SEJA ESQUECIDA NÃO SERÁ MAIS POSSÍVEL ACESSAR O MODO SETUP.

6 - Tipo de acionamento dos grupos: Este parâmetro define o tipo de acionamento dos grupos.

7 - Saída auxiliar – Fixa: Configura o tipo de acionamento da saída relé auxiliar de contato seco, para fixa ou pulsante.

8 - Supervisão da rede endereçável: Permite habilitar ou desabilitar a supervisão da rede endereçável em relação à falha de comunicação.

 9 - Saída auxiliar - Pré-alarme: Parâmetro que configura o sistema de acionamento da saída do relé auxiliar  (NA/NF).



A - Topologia dos laços - Classe B: Este parâmetro, exclusivo para as centrais KE-DUAL, define a classe de funcionamento dos laços da rede endereçável.

B - Saída auxiliar por Avaria: Define se a saída auxiliar será acionada pela ocorrência de avarias ou de pré-alarme/alarme.

C - Retenção de Fogo: Define se ocorrências de fogo continuam sendo informadas após a normalização do dispositivo responsável pelo evento.

D - Retenção de Falha de Comunicação: Define se avarias de falha de comunicação continuam sendo informadas caso dispositivos responsáveis pelo evento voltem a se comunicar.

Conectando



1- Selecione um Bluetooth para conectar

Para atualizar a lista

Clique em

Carregar Dados



Para carregar dados da central para o App

Enviar Dados



Para enviar dados do aplicativo para a central.

Reset de Fábrica



1- Para restaurar todos os nomes dos endereços no padrão de fábrica.

2- Clique em Reset de Fábrica para restaurar a central no padrão de fábrica.

3-Certifique-se de que tenha salvo as configurações, pois não será possível restaurar.

4- Certifique-se de que a central esteja conectada para efetuar esses procedimentos.

Abrir



1- Selecione uma configuração salva para carregar a configuração.

Para excluir a

configuração clique em

Salvar



1- Digite o nome que deseja salvar  as configurações e clique em “Salvar”
